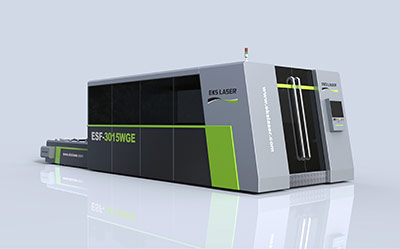

Máquina cortadora láser de fibra de alta potencia con placa de acero

Cantidad:
  • 3000 * 1500 mm
  • mesa de intercambio
  • NO
  • 1-8mm (750W)

大 全家福

ESF-3015G-1000Wmáquina de corte por láser de fibra, el tamaño máximo de corte de ESF-3015G es de 3000 mm * 1500 mm. Tanto la costura de corte como el efecto térmico son muy pequeño, que es especialmente adecuado para el procesamiento de la chapa.


Configuración de la máquina


Fuente de láser de fibra IPG


IPG es una de las mejores fuentes de láser del mundo.

Es más estable y ampliamente utilizado en varios campos.

Alta precisión, con una superficie de corte más brillante y lisa, el corte es más pequeño.

Cabeza de corte láser Suiza RAYTOOLS

optimización de la configuración óptica, diseño de flujo de aire suave y eficiente, ajuste del foco de la perilla giratoria,

Mucho más fácil, más flexible, estable, avanzado y de alta calidad.


Cabezal de corte láser WSX

El ajuste de centrado de dos puntos, enfocando usando la estructura de la leva, puede equiparse con una variedad de láser de unión QBH.


Cama de la máquina: Recocido para15 horas (650), Procesamiento secundariopor centro de mecanizado CNCmas que4500 kg,adecuado para 1000 ~4000Wfuente láser, máxima1.6Gaceleración


Centro de mecanizado


Cabeza de corte


El aire acondicionado puede garantizar que todos los componentes puedan funcionar de manera constante en un entorno hostil.


Diseño separado del zócalo, más fácil de instalar y mantener.

Gabinete de control de tipo separado


Reduzca el impacto de las vibraciones de la máquina de trabajo.



Tablero de circuitos estándar internacional

Componente electrónico de Francia SCHNEIDER


Servomotor YASKAWA de Japón,

la mayor capacidad de respuesta del amplificador, 100 m / minuto


Sistema de desescoriado:

La bandeja móvil debajo de la máquina herramienta podría recoger los restos y el pequeño producto durante el proceso de corte.



Llenado automático de aceite para rieles y cremalleras



Sistema de control profesional Cypcut (FSCut 2000)



Cypcut es potente, fácil de operar, compatible con los formatos DXF, PLT, AI, NC-MASTER, etc.

Unidad de control separada con aire acondicionado, que puede mantener una temperatura de trabajo adecuada para la fuente láser y las piezas eléctricas en el interior.


Visita a la fábrica



cortadora de fibra


Cortar muestras




Lista de componentes


Articulo

Nombre

Cantidad

Marca

1

Láser



1)

Láser de fibra

1set

IPG

2

Cabezal de corte por láser

1

Láser EKS

1)

Cabezal de corte láser de fibra óptica

1set

Raytools / WSX

3

Sistema de control



1)

Sistema de control de fibra

1set

Cypcut

4

Herramienta de máquina



1)

Cama de máquina herramienta

1set

Láser EKS

2)

Engranaje de los ejes X e Y (1.5kw y 2.0kw)

1 juego

YYC

3)

Carril de avance de los ejes X, Y y Z

1 juego

HIWIN

4)

Husillo de bolas del eje Z

1set

HIWIN

5)

Servomotor y motor de los ejes X e Y

3 juegos

YASKAWA

6)

Caja de reducción

1set

Motovario

7)

Sistema neumático

1 juego

Japan SMC

8)

Cabina de control

1set

Tipo de desconexión

9)

Accesorios

1 juego

Láser EKS

5

Sistema de refrigeración



1)

Sistema de enfriamiento de agua

1 juego

Tongfei

6

Componente auxiliar estándar



1)

Bandeja movible

1 juego

Láser EKS

2)

Extractor de aire

1 juego

Láser EKS

3)

Pinza neumática

1 juego

Láser EKS

Tipo de modelo

ESF-3015WGE

ESF-4015WGE

ESF-4020WGE

ESF-6015WGE

ESF-6020WGE

Generador láser

IPG / Raycus

Área de trabajo

3000 * 1500 mm

4000 * 1500 mm

4000 * 2000mm

6000 * 1500 mm

6000 * 2000mm

Potencia del láser

1000w / 1500w / 2000w / 3000w / 4000w / 6000W / 8000W / 10000W

Max. velocidad

0-100 / min (según el material y el grosor)

Precisión de posicionamiento

± 0.03 mm

Repita la precisión de posicionamiento

± 0.02 mm

Recorrido del eje X

1500mm / 2000mm

Recorrido del eje Y

3000 mm / 4000 mm / 6000 mm

Recorrido del eje Z

100mm

Aceleración

1.6G

Transmisión

Taiwan cremallera de alta precisión + riel de guía lineal de alta precisión

Fuente de alimentación

380V / 50Hz ~ 60Hz

Peso de la máquina

10000kgs / 13000kgs / 14000kgs / 16000kgs / 18000kgs

Parámetros técnicos


Potencia de salida láser

1000W

Longitud de onda láser

1070 nm

Medio láser

Fibra de vidrio con elemento de velocidad de tierramarca IPG

Calidad del rayo láser

<0.373mrad

Min. amplitud de rayo

≤0.125 mm

Área de trabajo

3000mm × 1500 mm

Precisión axial

≤ ± 0.05 mm / m

Precisión repetida

≤ ± 0.03 mm / m

Max. espesor de corte de acero al carbono

12 mm (Espesor óptimo0.5--8mm)

Max. espesor de corte de acero inoxidable

4 mm(Espesor óptimo0.5-3mm)

Fuente de alimentación

380V / 50HZ

El período de trabajo continuo

24 horas

Peso de la máquina principal

10000 kg

Tamaño del esquema

8384 mm * 3112 mm * 2200 mm


1


Costo de trabajo (solo como referencia)


Costo de electricidad1000W

Nombre

poderkW

electricidad

consumo real

fuente láser

3.4

≤17.1

17.1x0.8x0.15 = 2.05 USD

cama de corte

8.5

use 80% de potencia para cortar, 0.15USD / 1kw

enfriador

3

extractor de aire

2.2

Costo de consumo de gas

tipo

precio

USD / botella

vidamin / botella

totalUSD / hora

Observación

O2

2.3

60

2.3

Acero al carbono de 1 mm

N2

3.85

15

15.38

Inoxidable de 1 mm

N2 líquido

49.23medio

720

4.11

Inoxidable de 1 mm

Aire

0

0

1.02electrónico

por debajo de 2 mm

costo de repuestos consumibles

consumible

vida (hora)

Precio (dólares americanos

total

USD / hora

Observación

Lente protectora

≥240

15.38

0.06USD / hora

Cuanto mejor sea el medio ambiente, mayor será la vida laboral

Boquilla de cobre

≥600

23.08

0.04USD / hora

muy dificil

Anillo de cerámica

≥1500

76.92

0.05USD / hora

Total

0.15USD / hora










Dibujo de diseño


Procedimientos de embalaje
